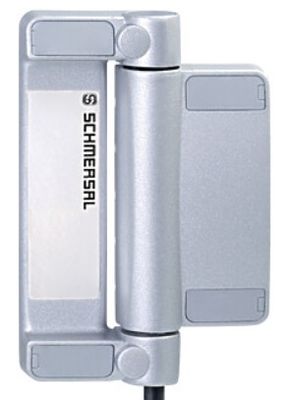

TESK-LA-12ST1 اتصال مزدوج ميكانيكي إيقاف التبديل IP67 الفولاذ المقاوم للصدأ الحماية الآلية قفل

1. نظرة عامة على المنتج

​
يعد Schmersal Tesk-LA-12st1 عبارة عن مفتاح أمان حارس كهرومغناطيسي متقدم مصمم لتطبيقات السلامة الصناعية الأكثر تطلبًا التي تتطلب التحكم الآمن في الوصول إلى الآلات الخطرة. يدمج قويمراقبة موقف باب الحرسوقفل كهرومغناطيسي عالي القوة (500 N قوة عقد)وردود الفعل التشخيصية النقديةفي مسكن واحد مصنوع من الزنك المصنوع من الزنك مصنفةIP67. يضمن هذا المفتاح أن يظل باب الحراسة (المفصلي أو الانزلاق) مغلقًا جسديًا حتى تصل عملية الماكينة إلى حالة آمنة تم التحقق منها. على عكس مفاتيح التعشيق الأساسية ، يتميز TESK-LA-12st1 بدوائر متطورة لـالإجراء الافتتاحي المباشروتنوع المراقبة (DOM)، وتوفير تشخيصات زائدة على كل من وضع الحراسة وحالة القفل. وهو يتألف من جزأين: رأس مشغل (مثبت عادة على الحارس المنقول) الذي يتضمن أمنًا عاليًااكتب اسطوانة المغناطيس المشفرة، وجسم التبديل (المثبت على الإطار الثابت) يضم قفل الملف اللولبي ، والمرحلات الموجهة للقوة الداخلية ، والالكترونيات المراقبة. يعد تصميمه ضروريًا للامتثال لمعايير السلامة الأكثر صرامة حيث يشكل وصول الحراسة غير المصرح به مخاطر شديدة.

​2. المعلمات الفنية الرئيسية

​
العمل في24V DC (± 10 ٪)، يتميز هذا الجهاز الحرجة للسلامة بقفل كهرومغناطيسي يوفر آمنًا500 N قوة عقد، منع بشكل فعال فتح الباب في ظل ظروف غير آمنة. تتم إدارة السلامة الكهربائية بواسطةثلاث مبادرات موجهة القوة (FGR): 1 NC (السلامة) + 2 لا (مراقبة/مساعدة) قنوات مصنفة6A @ 250V AC / 10A @ 24V DC. يحقق أعلى شهادات السلامة:مستوى الأداء PL E (ISO 13849-1 ، الفئة 4)ومستوى سلامة السلامة SIL 3 (IEC 62061). واكتب ترميز المغناطيسيقدم مقاومة كبيرة ضد العبث والهزيمة. تشمل وظائف المراقبة الرئيسية:

• ​مراقبة الموقف (S2): شاشات حراسة الموقف المغلقة.
• ​مراقبة الحالة المقفلة (S3): يؤكد قفل ارتباط الترباس.
• ​المراقبة التشخيصية (DOM): يكتشف تباينات الدائرة الداخلية وفشل المكونات.
  يتراوح درجة حرارة التشغيل من-25 درجة مئوية إلى +70 درجة مئوية. وضوح عاليةمؤشرات LEDإظهار القوة (الأصفر) ، واقي مغلق/موضع (أخضر) ، قفل (أحمر) ، وتنبيهات تشخيصية. يتجاوز التحمل الميكانيكيمليون دورة، وملتزم قفلEN ISO 14119 النوع 4 (السلامة المرتفعة) التي تتطلب الطاقة إلى غيرها. توفر موصلات المكونات M12 أسلاكًا موحدة.

​3. التطبيقات الأولية وحالات الاستخدام

​
يعد TESK-LA-12ST1 ضروريًا في التطبيقات عالية الخطورة حيث يكون منع وصول الحراسة أثناء دورات الماكينة الخطرة أمرًا بالغ الأهمية. يتم نشره على نطاق واسع فيخلايا الروبوت الصناعي (اللحام ، التجميع ، البليت) ، مكابس ختم/التثقيب الكبيرة ، آلات صب حقن البلاستيك ، مراكز تصنيع CNC الآليةومعدات الاختبار/التجميع الآلي الحساسة. تعد قوة قفل الأمن العالية أمرًا بالغ الأهمية لحراسة المناطق التي تنطوي على سحق أو قص أو قطع عالية السرعة أو عمليات مع أوقات دورة طويلة حيث يكون الوصول المبكر كارثيًا. تشمل الاستخدامات المحددة تأمين أبواب خدمة الخلايا الآلية ، وفواعات الوصول لتحميل/تفريغ المواد على المطابع ، والمرفقات حول محطات deburring الآلية ، والبوابات المحيطة التي تحرس خطوط النقل الآلية. تعد تشخيصاتها حيوية في الآلات المعقدة حيث يكون التمييز بين إغلاق الحرس الآمن وحالة غير آمنة (على سبيل المثال ، الباب مغلقًا ولكن فشل القفل) ضروريًا لمنع فشل بدء التشغيل أو المواقف الخطرة. تشمل البيئات نباتات السيارات والمسابك وتصنيع الآلات الثقيلة.

​4. مزايا المنتج والفوائد الوظيفية

​
يوفر هذا المفتاح مزايا تنافسية مهمة:

• ​أعلى سلامة السلامة (pl e ، sil 3): يتيح التكامل في دوائر السلامة من الفئة 4 الأكثر أهمية.
• ​التشخيصات المحسنة (DOM): مراقبين وضع قفل ، وضعية الحرس ، والدوائر الداخلية بشكل مستقل ، وتوفير تغطية تشخيصية متفوقة واكتشاف الأعطال مقارنة بالمفاتيح القياسية.
• ​قفل الأمن العالي (500 ن): يمنع بنشاط الوصول غير المصرح به ، وضمان عدم قدرة الموظفين على فتح الحارس حتى يتم إلغاء قفلها عن عمد بواسطة PLC السلامة.
• ​مقاومة العبث (النوع G Magnet): مقاومة للغاية للهزيمة باستخدام المغناطيس أو الأدوات القياسية ، وتحسين الامتثال الأمني.
• ​بناء قوي (IP67 ، زنك يموت): يضمن أداء موثوق به في بيئات القذرة أو الرطبة أو العالية.
• ​حالة بصرية واضحة (مصابيح LED متعددة الألوان): ملاحظات المشغل الفوري حول حالة السلامة (وضع الحرس ، حالة القفل ، الطاقة ، التشخيص).
• ​مبدأ السلطة إلى الافتراء: يضمن إطلاق الحارس فقط على إشارة "آمنة" متعمدة من نظام التحكم ، مما يلغي الفتحات العرضية.
• ​سهولة التكامل (موصلات M12): يبسط الأسلاك والصيانة.

​5. الوظيفة الأساسية والمراقبة

​
ينفذ Tesk-LA-12st1 تسلسل أمان متطور. عندما يغلق الحارس ،النوع G المغناطيس المشفريشير إلى جسم التبديل ، وتغيير حالةجهة اتصال السلامة NC (S1)للإشارة إلى إغلاق الحراسة. في وقت واحد ، وتملأ قفل الملف اللولبي الترباسحظر الحارس ميكانيكيا. بشكل حاسم ، فتحيتطلبمتعمدإشارة 24V DCمن السلامة PLC تطبيقبعدتأكيد الجهاز قد وصلت إلى حالة آمنة. والقوة الحقيقيةتكمن في مراقبتها:مراقبة الموقف (S2) لا اتصاليؤكد محاذاة إغلاق الحرس الصحيح. والحالة المقفلة (S3) لا جهة اتصاليتحقق من الترباس تم تمديده بالكامل ويشارك. المتكاملةوحدة الإخراج التشخيصية (DOM)تعتقل الدوائر باستمرار وظائف المكونات S1 و S2 و S3 والمكونات الداخلية. لوأيتم الكشف عن التناقض (على سبيل المثال ، يقول S1 مغلق ، لكن S2 يكتشف اختلالًا ؛ فشل اللولبي في قفل ؛ خطأ الدائرة الداخلية) ، يؤدي منطق DOM إلى عدم اتصاله المرتبط به ويضيء LED التشخيصية. تتغذى جميع الإشارات التي تمت مراقبتها على PLC السلامة ، مما يسمح لها بتحديد حالة الصدع بدقة ، ومنع بدء التشغيل أو التشغيل غير الآمن ، وتوجيه الصيانة ، وتعزيز سلامة الماكينة بشكل كبير وتقليل وقت التوقف عن التشخيص.
